Maschinen-Daten
| Lagernummer | 1073-97052 |
| Kategorie | Abkantpresse - hydraulisch |
| Fabrikat | EHT |
| Typ | VARIOPRESS 175-30 |
| Baujahr | 1999 |
| Steuerung | CNC |
| Lagerort | |
| Herkunftsland | Deutschland |
| Lieferzeit | sofort |
| Frachtbasis | EXW- ab Werk (frei verladen) |
| Preis | |
Technische Details
| Druck | 175 t |
| Abkantlänge | 3550 mm |
| Ständerweite | 3050 mm |
| Ständerausladung | 300 mm |
| Zustellgeschwindigkeit | 140 mm/sec |
| Arbeitsgeschwindigkeit | 9.0 mm/sec |
| Rückzugsgeschwindigkeit | 130 mm/sec |
| Arbeitshub | 360 mm |
| Einbauhöhe | 320 - 680 mm |
| Tischhöhe | 1000 mm |
| Tischbreite | 200 mm |
| Ölinhalt | 300 ltr. |
| Betriebsdruck | max. 293 bar |
| Luftdruck | 4.5 - 6.0 bar |
| Betriebsstunden | ca. 37.000 h |
| Betriebsspannung | 400 Volt |
| Gesamtleistungsbedarf | 23.0 kW |
| Gewicht | 15400 kg |
| Abmessung L-B-H | 6350 x 2400 x 3250 mm |
Ausstattung:
- elektro-hydraulische CNC Gesenkbiege-/Abkantpresse
- CNC gesteuerte Achsen :
* Y1 + Y2 + X + R + I + Bombierung + AK 1

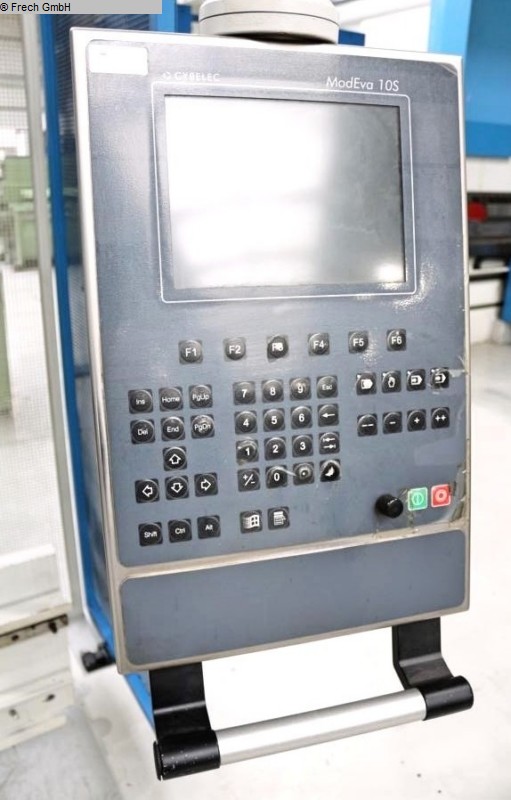

- CYBELEC CNC Steuerung "ModEva 10S", schwenkbar vorne rechts
* hochauflösender graphischer Farbbildschirm
* Darstellung als Strich-, Flächen- oder Volumenzeichnung des Produktes
* klare, übersichtliche Menüs in der Sprache des Bedieners
* große Werkzeuge und Produkte Bibliothek

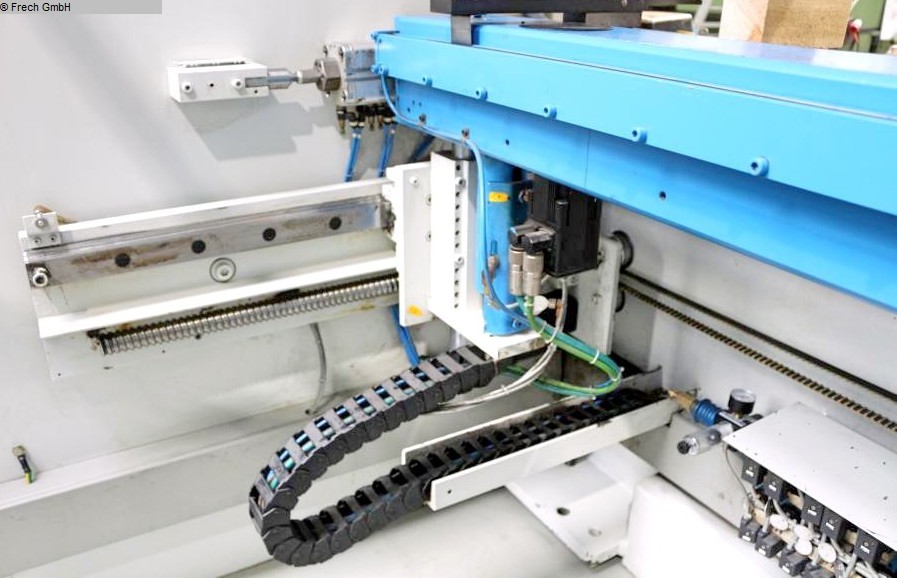

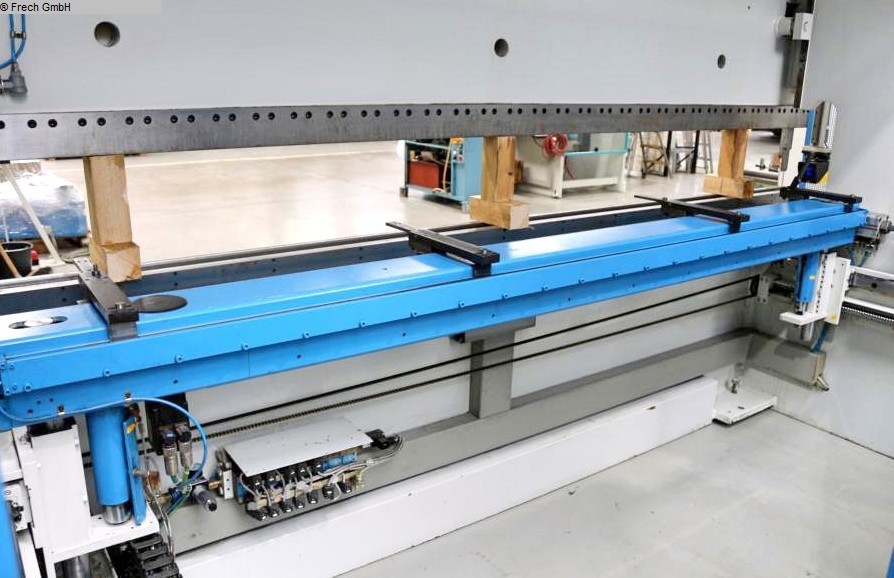

- CNC-gesteuerte Hinteranschlagverstellung (X-Achse)
* Anschlagbereich X Achse von Biegelinie .. 5.0 - 1.000 mm
* Verstellgeschwindigkeit .. max. 250 mm/sec.
* mit 4x manuell verstellbaren Anschlagfinger
- CNC-gesteuerte Senkrechtverstellung der Anschlagfinger (R Achse)
* Verstellbereich von Tischoberfläche .. 105 - 255 mm
* Verstellgeschwindigkeit .. max. 100 mm/sec.
* Verstellung über SERVO-Motoren
- CNC elektro-motorische Tisch-Bombierung
- CNC pneumatische Matrizenverschiebung (I Achse)
* Einstellen von 7x Matrizenstellungen
- pneumatische EHT Oberwerkzeugklemmung
- pneumatische EHT Unterwerkzeugklemmung

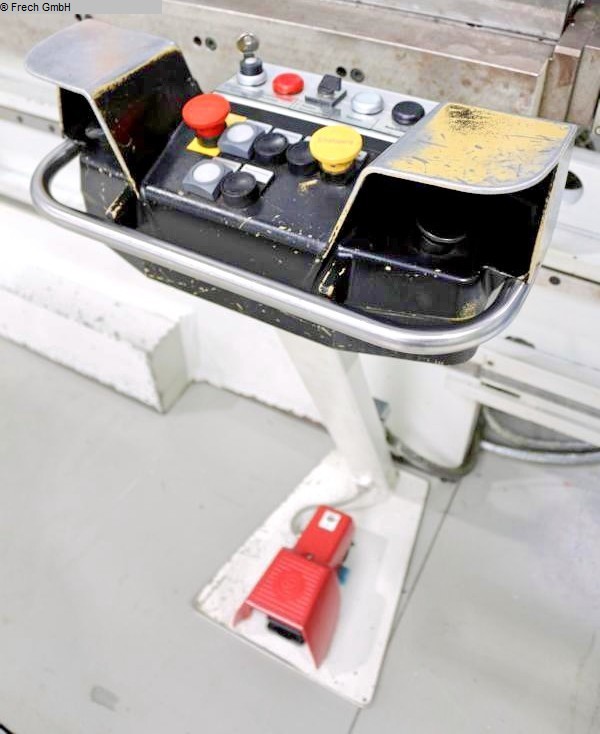

- 2x freibewegliche 2Hand-/Fußbedienung
- 1x CNC vordere Biegehilfe (demontiert - AK1 Achse)
- 1x CNC vordere Biegehilfe (demontiert + defekt)
- vordere Schutzeinrichtung (SICK "V4000")
* inklusive Einstellschablonen
- hintere Schutzeinrichtung (schwenbare Tür)
- seitliche Schutzeinrichtung (schwenkbare Türen)
- originale Bedienungsanleitung (Maschine + Steuerung)
** Sonderzubehör inklusive :
- 1x Satz EHT Biegewerkzeug
* 1x EHT geteiltes + gekröpftes Oberwerkzeug
* 1x EHT geteilte 2V Matrize (V32 + V40)
